Αρσενικό αμφίδρομο διαιρέτη πνευματική ώθηση-σε τοποθέτηση

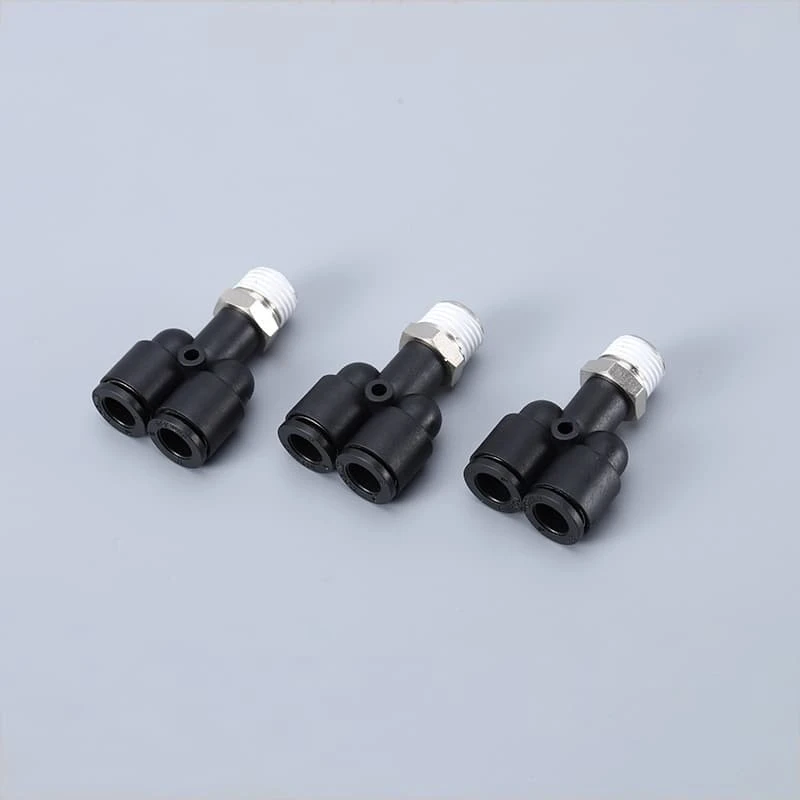

Το EPX Male Two Way Divider είναι ένας πνευματικός διαχωριστής σε σχήμα Υ-από 1- έως-2. Ένα μονό επινικελωμένο αρσενικό νήμα ορείχαλκου στο κάτω μέρος συνδέεται με τις θηλυκές θύρες της πηγής αέρα, ενώ δύο συμμετρικές χωρισμένες θύρες push-in στην επάνω πλευρά χωρίζουν ομοιόμορφα τη ροή αέρα σε δύο σωλήνες.
- Εισαγωγή προϊόντος
Η Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. είναι ένας από τους κορυφαίους κατασκευαστές και προμηθευτές αρσενικών αμφίδρομων πνευματικών διαιρέσεων ώθησης-στην Κίνα. Να είστε σίγουροι για τη χονδρική χονδρική, ανθεκτικό αρσενικό αμφίδρομο διαχωριστικό πνευματικό σπρώξιμο-στην τοποθέτηση από το εργοστάσιό μας. Όλα τα προσαρμοσμένα προϊόντα είναι υψηλής ποιότητας και ανταγωνιστικές τιμές. Επίσης, διατίθεται δωρεάν δείγμα.
Το απαλό κανάλι ροής τύπου Y-φέρει μικρότερη απώλεια ροής αέρα κατά την εκτροπή σε σύγκριση με τα εξαρτήματα T-.
Αυτός ο διαχωριστής τύπου Y-υιοθετεί τη σταδιακή γωνία διαίρεσης για να μειώσει την τυρβώδη ροή αέρα και την απώλεια πίεσης, κατάλληλος για πνευματικά κυκλώματα υψηλής-ροής που απαιτούν σταθερή παροχή αέρα ίσης διακλάδωσης. Τοποθετείται στην επιφάνεια-σε μπλοκ βαλβίδων, μικρούς κυλίνδρους πολλαπλούς και συμπαγείς εξαγωγές αέρα χωρίς διείσδυση πλάκας.
Παράμετρος απόδοσης
|
Υλικό |
Συμβατότητα σωλήνα |
Ο-ΚΟΥΝΤΟΥ |
Υγρό |
Πίεση Εργασίας |
Αρνητική πίεση |
Θερμοκρασία |
|
Νάιλον |
Τοποθετήστε τον εύκαμπτο σωλήνα PU |
NBR |
Αέρας |
0-1,0 MPa |
-29,5 σε Hg / -750 mmHg (10 Torr) |
32 ~ 140 μοίρες F / 0 ~ 60 μοίρες |
Διαστάσεις προϊόντος:EPX αρσενικό αμφίδρομο διαιρέτη πνευματική ώθηση-σε τοποθέτηση
(Τα προσαρμοσμένα μεγέθη είναι διαθέσιμα κατόπιν αιτήματος. Επικοινωνήστε μαζί μας για προδιαγραφές που δεν αναφέρονται εδώ.)
|
Τύπος |
Μοντέλο |
Τύπος |
Μοντέλο |
Τύπος |
Μοντέλο |
Τύπος |
Μοντέλο |
||||
|
Σωλήνας (mm) |
Άντρας (R) |
Σωλήνας (ίντσα) |
Άντρας (R) |
Σωλήνας (ίντσα) |
Άνδρας (NPT) |
Σωλήνας (mm) |
Άνδρας (NPT) |
||||
|
EPX04-M5 |
04 |
M5 |
ΕΠΧ5/32-01 |
5/32 |
1/8 |
ΕΠΧ5/32-Ν01 |
5/32 |
1/8 |
EPX04-N01 |
04 |
1/8 |
|
EPX04-M6 |
04 |
M6 |
ΕΠΧ5/32-02 |
5/32 |
1/4 |
ΕΠΧ5/32-Ν02 |
5/32 |
1/4 |
EPX04-N02 |
04 |
1/4 |
|
ΕΠΧ04-01 |
04 |
1/8 |
ΕΠΧ3/16-01 |
3/16 |
1/8 |
ΕΠΧ3/16-Ν01 |
3/16 |
1/8 |
EPX06-N01 |
06 |
1/8 |
|
ΕΠΧ04-02 |
04 |
1/4 |
ΕΠΧ3/16-02 |
3/16 |
1/4 |
ΕΠΧ3/16-Ν02 |
3/16 |
1/4 |
EPX06-N02 |
06 |
1/4 |
|
EPX06-M5 |
06 |
M5 |
ΕΠΧ1/4-01 |
1/4 |
1/8 |
ΕΠΧ1/4-Ν01 |
1/4 |
1/8 |
EPX06-N03 |
06 |
3/8 |
|
EPX06-M6 |
06 |
M6 |
ΕΠΧ1/4-02 |
1/4 |
1/4 |
ΕΠΧ1/4-Ν02 |
1/4 |
1/4 |
EPX06-N04 |
06 |
1/2 |
|
ΕΠΧ06-01 |
06 |
1/8 |
ΕΠΧ1/4-03 |
1/4 |
3/8 |
ΕΠΧ1/4-Ν03 |
1/4 |
3/8 |
EPX08-N01 |
08 |
1/8 |
|
ΕΠΧ06-02 |
06 |
1/4 |
ΕΠΧ1/4-04 |
1/4 |
1/2 |
ΕΠΧ1/4-Ν04 |
1/4 |
1/2 |
EPX08-N02 |
08 |
1/4 |
|
ΕΠΧ06-03 |
06 |
3/8 |
ΕΠΧ5/16-01 |
5/16 |
1/8 |
ΕΠΧ5/16-Ν01 |
5/16 |
1/8 |
EPX08-N03 |
08 |
3/8 |
|
ΕΠΧ06-04 |
06 |
1/2 |
ΕΠΧ5/16-02 |
5/16 |
1/4 |
ΕΠΧ5/16-Ν02 |
5/16 |
1/4 |
EPX08-N04 |
08 |
1/2 |
|
ΕΠΧ08-01 |
08 |
1/8 |
ΕΠΧ5/16-03 |
5/16 |
3/8 |
ΕΠΧ5/16-Ν03 |
5/16 |
3/8 |
EPX10-N01 |
10 |
1/8 |
|
ΕΠΧ08-02 |
08 |
1/4 |
ΕΠΧ5/16-04 |
5/16 |
1/2 |
ΕΠΧ5/16-Ν04 |
5/16 |
1/2 |
EPX10-N02 |
10 |
1/4 |
|
ΕΠΧ08-03 |
08 |
3/8 |
ΕΠΧ3/8-01 |
3/8 |
1/8 |
ΕΠΧ3/8-Ν01 |
3/8 |
1/8 |
EPX10-N03 |
10 |
3/8 |
|
ΕΠΧ08-04 |
08 |
1/2 |
ΕΠΧ3/8-02 |
3/8 |
1/4 |
ΕΠΧ3/8-Ν02 |
3/8 |
1/4 |
EPX10-N04 |
10 |
1/2 |
|
ΕΠΧ10-01 |
10 |
1/8 |
ΕΠΧ3/8-03 |
3/8 |
3/8 |
ΕΠΧ3/8-Ν03 |
3/8 |
3/8 |
EPX12-N01 |
12 |
1/8 |
|
ΕΠΧ10-02 |
10 |
1/4 |
ΕΠΧ3/8-04 |
3/8 |
1/2 |
ΕΠΧ3/8-Ν04 |
3/8 |
1/2 |
EPX12-N02 |
12 |
1/4 |
|
ΕΠΧ10-03 |
10 |
3/8 |
ΕΠΧ1/2-01 |
1/2 |
1/8 |
ΕΠΧ1/2-Ν01 |
1/2 |
1/8 |
EPX12-N03 |
12 |
3/8 |
|
ΕΠΧ10-04 |
10 |
1/2 |
ΕΠΧ1/2-02 |
1/2 |
1/4 |
ΕΠΧ1/2-Ν02 |
1/2 |
1/4 |
EPX12-N04 |
12 |
1/2 |
|
ΕΠΧ12-01 |
12 |
1/8 |
ΕΠΧ1/2-03 |
1/2 |
3/8 |
ΕΠΧ1/2-Ν03 |
1/2 |
3/8 |
EPX14-N01 |
14 |
1/8 |
|
ΕΠΧ12-02 |
12 |
1/4 |
ΕΠΧ1/2-04 |
1/2 |
1/2 |
ΕΠΧ1/2-Ν04 |
1/2 |
1/2 |
EPX14-N02 |
14 |
1/4 |
|
ΕΠΧ12-03 |
12 |
3/8 |
EPX14-N03 |
14 |
3/8 |
||||||
|
ΕΠΧ12-04 |
12 |
1/2 |
EPX14-N04 |
14 |
1/2 |
||||||
|
ΕΠΧ14-01 |
14 |
1/8 |
EPX16-N01 |
16 |
1/8 |
||||||
|
ΕΠΧ14-02 |
14 |
1/4 |
EPX16-N02 |
16 |
1/4 |
||||||
|
ΕΠΧ14-03 |
14 |
3/8 |
EPX16-N03 |
16 |
3/8 |
||||||
|
ΕΠΧ14-04 |
14 |
1/2 |
EPX16-N04 |
16 |
1/2 |
||||||
|
ΕΠΧ16-01 |
16 |
1/8 |
|||||||||
|
ΕΠΧ16-02 |
16 |
1/4 |
|||||||||
|
ΕΠΧ16-03 |
16 |
3/8 |
|||||||||
|
ΕΠΧ16-04 |
16 |
1/2 |
|||||||||
Συσκευασία:
1.ΡΕ τσάντα και διπλή συσκευασία από κυματοειδές χαρτόνι.
2.Μέγεθος χαρτοκιβωτίου:35*25*35cm;
3. Η ποσότητα συσκευασίας διαφέρει μεταξύ των μοντέλων. Παρακαλούμε επικοινωνήστε με την εξυπηρέτηση πελατών μας.
Βασικό χαρακτηριστικό
Σύνθετη δομή σε σχήμα Υ-: μονή κοντή ορειχάλκινη είσοδος αρσενικού σπειρώματος + διπλή συμμετρική διχαλωτή ώθηση-σε εξόδους σωλήνων.
Απαλό σταδιακό διαχωρισμό του εσωτερικού καναλιού ροής, ελαχιστοποιεί τους στροβιλισμούς και την πτώση πίεσης κατά τη διαίρεση της ροής αέρα.
Πλούσια μικτά μεγέθη αντιστοίχισης: μετρικοί σωλήνες 4~16 mm σε συνδυασμό με πολλαπλές προδιαγραφές εξωτερικού σπειρώματος.
Καθημερινή Συντήρηση & Φροντίδα
- Κόψτε τη σωλήνωση καθαρά και ξεφλουδίστε πριν την εισαγωγή.
- Σφίξτε μέτρια το νήμα. αποφύγετε το υπερβολικό-σφίξιμο.
- Επιθεωρήστε για διαρροές μετά από αλλαγές πίεσης/θερμοκρασίας.
- Χρησιμοποιήστε μόνο με μη-διαβρωτικά υγρά.
- Κατά την αποσυναρμολόγηση, πιέστε ομοιόμορφα τον δακτύλιο απελευθέρωσης και τραβήξτε τον σωλήνα ευθεία προς τα έξω.
